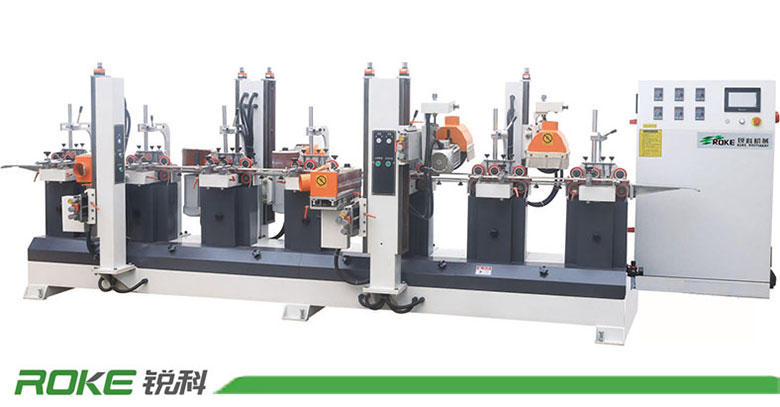

RK-XTS-2H4W型異形線條砂光機
產品適用范圍
引進目前國際最新的木材加工技術，結合我國木工行業實情發展，本公司自主開發的新型實用高效的木線表面加工設備。
本產品適用于各種白胚油漆實木線條、密度板線條、貼皮板線條、LVL線條、鋁材等材質直線型（如門邊線、門框、踢角線，相框架、波浪板、嬰兒床等）、L型的木線和木板類平面、異形面的粗、精砂光、打磨、拋光、拉絲。部分適用線條造型展示。
設備應用
1.采用模塊式設計，多頭獨立可調式砂頭，配置靈活，可根據不同材料的工藝特點選擇配置方案，如六頭、七頭、九和頭十貳頭等等，適應性廣，便于組合成連續加工生產線。
2.砂頭設計，通用性強，能適應各種異形面砂削、打磨、拋光。可根據不同材質如實木、密度板、貼皮板、底漆板的拋光、粗、精砂等選擇搭配不同力度的磨頭，同時，可換用兩用砂架、八角砂，使木線表面更加細膩光滑，滿足客戶對線條表面加工的不同要求。
l 磨頭：可使用成型研磨輪研磨較復雜的形狀，且?guī)в凶詣友a償裝置，使研磨輪在研磨時能持續研磨，確保研磨精度。
l 兩用砂架：既可用于平面砂光，也可用做異形面砂光，且?guī)в凶詣友a償裝置；
3各段送料同步進行，機械無級變速，調速方便，輸送力大，橡膠送料帶經久耐用，帶速均勻，適合多種材料自身及底漆砂光。
4.任意磨頭、兩用砂架均可做到360°調整角度，更適應生產需要。
5.壓料裝置采用分點壓料、彈簧負載，適合表面不規則工件，且壓緊可靠，不傷工件，含有短料過橋裝置，可過短料（450mm）。
6.微電腦控制，砂輥動作全自動,控制面板采用TP人機，簡潔美觀、操作方便可靠、自動化程度高、故障率低。自動對產量累計統計，生產管理更方便。
7我們還可根據客戶需求，量身定做特種機型及設計制造木材加工生產線。
工作原理：
使用TBM材料（氧化鋁、碳化硅酮樹脂）、聚亞胺脂研磨輪、無紡布輪、砂輪、尼龍輪、紗布條輪等研磨材料修成適合于工件表面的形狀，在砂頭電機的帶動下對工件進行分段式仿形研磨。
設備特點：
1.最大送料速度42m/min,生產效率高，適合大批量生產。
2.各砂輪的速度采用獨立變頻調速，針對不同材質的工件，不同的油漆表面和不同種類的砂磨材料進行穩定精確的調速。
3. 任意磨頭、兩用砂架均能根據砂削工件的長度對砂輪的消耗量自動補償，減少人工補償?shù)姆爆崱?
4.兩用砂架根據生產需要可裝仿形磨輪或者砂帶。
5.采用多點分段多角度壓料方式，在順利輸送各種表面異形工件同時，防止工件左右擺動，并糾正工件左右彎曲，由于所有壓料位均為橡膠材質，因此，能有效的避免對工件表面的摩擦損傷。
6.設備調整方便快捷，每種線條的調節時間約為：15min。
7.有效砂光在95%以上，完全替代繁瑣的手工打磨。
型號介紹
H為兩用砂架
可裝砂帶和異形輪，適合各種平面白胚油漆砂光，可安裝各種軸孔為25.4的各種打磨輪和1150mm長的環形砂帶，主電機1.5kw 變頻調速。

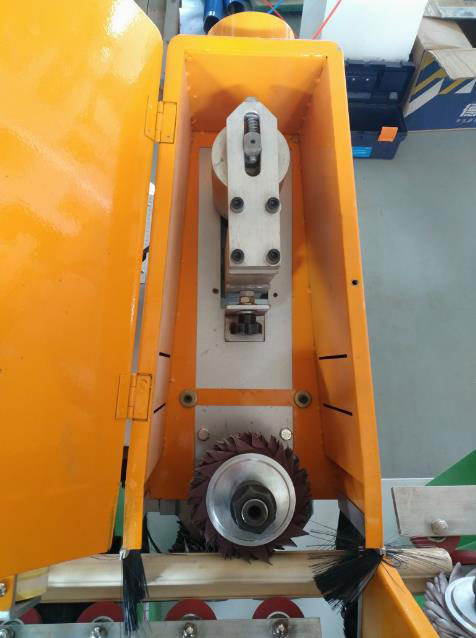

兩用砂架安裝 八角砂

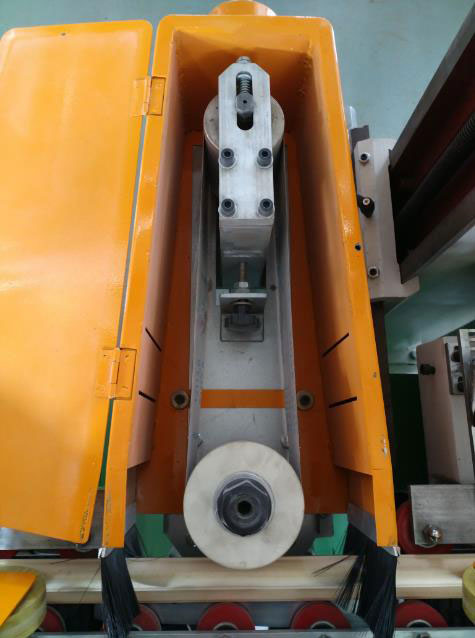

兩用砂架安裝 砂帶
W為磨頭
磨頭適合各種異形造型砂光，25.4的各種打磨輪均可安裝，主電機1.5kw 變頻調速。

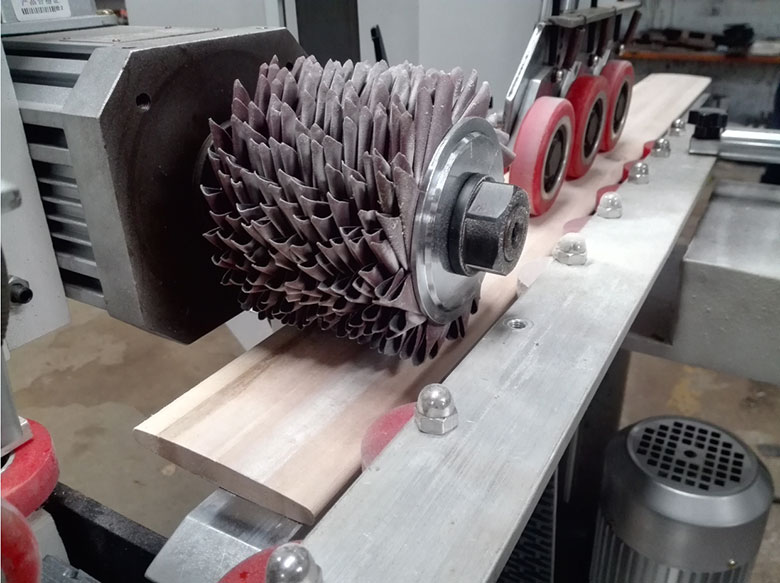

磨頭安裝 八角砂

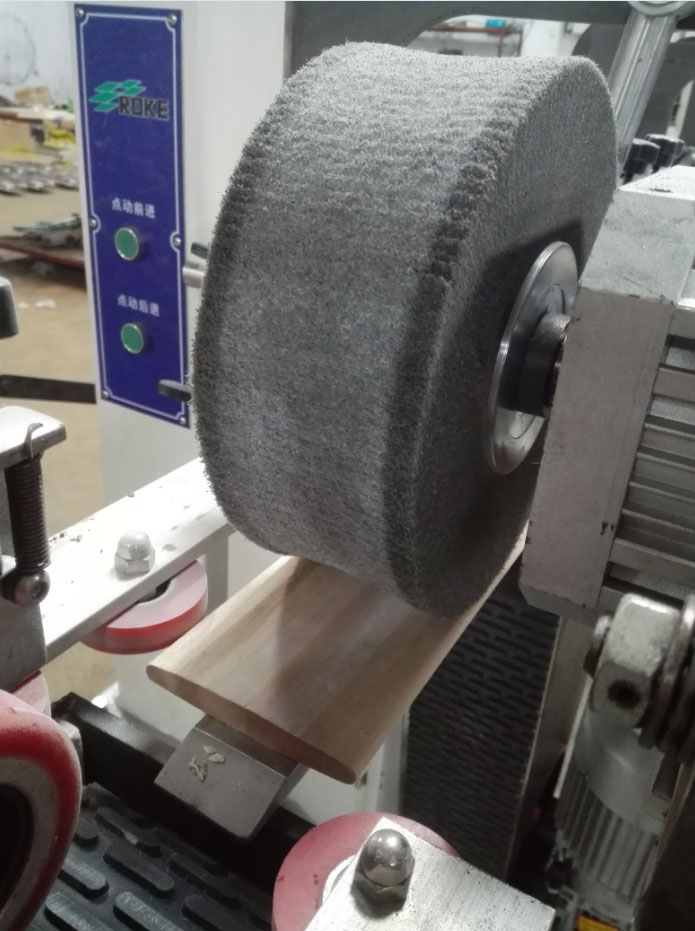

磨頭安裝 飛翼輪（異形打磨輪）
技術參數：
|
機床型號 |
Machine Model |
RK-XTS-2H4W |
|
工件送料寬度 |
Working width |
30-200mm |
|
工件送料最小長度 |
Min.working length |
450mm |
|
工件送料厚度 |
Max.thickness |
5-80mm |
|
送料速度 |
Feed speed |
（變頻調速）5-40m/min |
|
送料電機功率 |
Feeding motor power |
2.59kw |
|
壓梁類型 ○手動 ○氣動 |
Beam type ●Manual ○Pneumatic |
●手動 ○氣動 |
|
兩用砂架（臺） |
multi-function Sand frame（Taiwan） |
2臺 |
|
兩用砂架主軸電機功率 |
multi-function Sand frame power |
1.5kw |
|
兩用砂架電機主軸尺寸 |
multi-function grinding head |
直徑（Φ）25.4mm高度(W)100mm |
|
兩用砂架砂帶規格 |
multi-function Specification of sanding belt |
周長（C）1：1110mm最大寬度(W)80mm |
|
砂架可傾斜角度 |
Tilting angle of sanding head |
±90° |
|
砂架砂削最大有效寬度 |
Max sanding width of sanding head |
80mm |
|
磨頭（臺） |
grinding head（Taiwan） |
4臺 |
|
磨頭電機功率 |
grinding head Sand frame power |
1.5kw |
|
磨頭電機主軸尺寸 |
grinding head grinding head |
直徑（Φ）25.4mm高度(W)100mm |
|
磨頭研磨輪最大安裝尺寸 |
grinding head The largest installation size |
直徑（Φ）1：200mm高度(W)100mm |
|
磨頭砂架可傾斜角度 |
grinding head Tilting angle of sanding head |
±90° |
|
PLC補償功能（臺） |
PLC Compensation function（Taiwan） |
6臺 |
|
吸塵口直徑 |
The dust outlet diameter |
97mm |
|
工作氣壓 |
Work pressure |
0.6Mpa |
|
電源 |
The power supply |
380V；50HZ |
|
總功率 |
Total power |
11.59kw |
|
外形尺寸 |
The shape size |
4780×1200×1500mm |
|
重量 |
Net weight |
2000kg |
備注：1、有多種規格、品種的砂頭或砂架可選；
2、根據客戶需求選擇各項配置，價格均有不同；
3、如有特殊要求可與我廠工程師協商后解決。
Note:
1, there are a variety of specifications, variety of sand or sand optional;
2, select the configuration according to customer's requirements, the price are different;
3, if you have any special requirements can be after consultation with our factory engineer to solve.
